駱蘇華
北京集佳律師事務所上海分所

摘要：通過對現階段國內外企業在中國的專利申請量以及集成電路布圖設計登記量的對比，詳細分析了國內外企業對待其技術成果的保護的不同考慮角度，為企業開展相關工作提供指導。

關鍵詞：半導體，發明專利，實用新型專利，集成電路布圖設計

一．引言

半導體技術發展到今天，已逐漸分化成三大組成部分，即設計業、芯片制造業和后道封裝業。這種分化是半導體技術產業走向成熟的表現。法律上針對上述不同的三部分，也產生了多種保護手段，目前半導體技術可能涉及的知識產權有：專利權、著作權、商業秘密、集成電路布圖設計、商標權。下面表1給出保護半導體技術知識產權的簡要說明。

表1保護半導體技術知識產權的簡要說明

從上表可以看出，對半導體產業中的技術成果通常采用專利權、商業秘密以及集成電路布圖設計進行保護。而其中，商業秘密相對來說條件要求高，發生侵權時舉證困難不經常被采用，當然，在很多時候，由于其不會造成技術公開，很多公司采用該優點保護其核心技術。為此，下面重點圍繞專利權和集成電路布圖設計保護條例對半導體技術的保護展開。

二、國內外企業登記和申請現狀

我國于2001年3月28日，國務院第36次常務會議通過《集成電路布圖設計保護條例》，該條例從2001年10月1日起實施，至今，施行《集成電路布圖設計保護條例》已有六年多時間了。集成電路布圖設計的申請量逐年上升，圖1給出集成電路布圖設計從2001年以來的登記量的變化。截至到2008年1月16日，國家知識產權局已公告集成電路布圖設計專有權1505項，在上述登記中，國內企業（忽略個人登記）的登記占80％左右，國外企業（忽略個人登記）占20%左右，這說明，集成電路布圖設計以國內企業登記為主，國外企業登記較少。

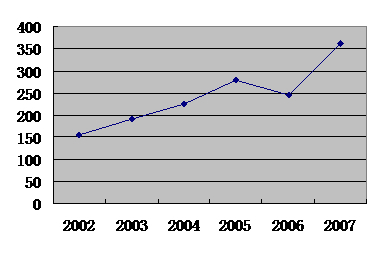

圖1從2001年以來集成電路布圖設計的登記量的變化

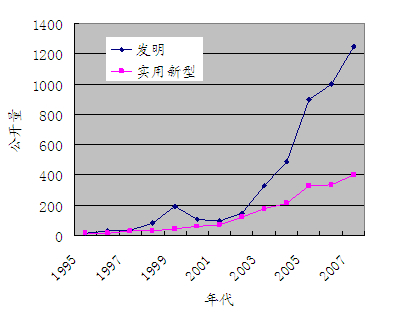

圖2 從1995年以來中國企業在中國申請的專利的公開量的變化

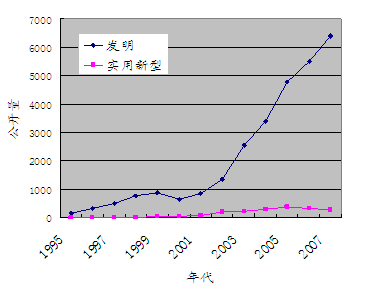

圖3 從1995年以來外國企業在中國申請的專利的公開量的變化

我國現行專利法于1985年4月1日起正式施行，分別于1992年和2000年進行了兩次修改，目前正面臨第三次修改。圖2給出從1995年以來中國企業（忽略個人申請）在中國申請的專利的公開量的變化，同時，圖3給出從1995年以來外國企業（忽略個人申請）在中國申請的專利的公開量的變化。可以看出，半導體技術領域中外國企業在我國的專利申請量是中國單位或者個人在國內的專利申請量的三倍以上；從專利申請的類型來看，外國企業在國內申請的專利中實用新型專利占總的專利比例很少，而國內企業在國內申請的專利中，實用新型專利占的比例稍高；同時，從申請量的增長趨勢來看，國外企業在中國的專利申請量的增長明顯大于國內企業的申請量的增長。

結合上述集成電路布圖設計登記量的統計結果，國外企業的集成電路布圖設計登記量不足國內登記量的四分之一。同時還要注意，國內的集成電路設計權利人以知名集成電路企業為主，如無錫華潤、上海貝嶺、上海中穎、上海力通、無錫日松、上海華虹、北京中星微、中電華大等公司，但這些企業的專利申請量大都比較少；而美國、韓國、南非等國家中的集成電路布圖設計權利人都是些不太知名的企業，日本、芬蘭集成電路布圖設計權利人中盡管有部分知名企業，但是其登記量都不多而國外大多數知名企業在我國申請了大量專利。

三、現狀分析及結論

　　國內外企業在中國的集成電路布圖設計登記量與專利申請量的差別除了由于國內企業的創新能力較差導致之外，還具有以下原因：

對于國內企業來說，集成電路布圖設計登記具有審查周期短、審查程序簡便、費用相對較低等優勢，其取得保護的便利程度大大超過專利保護，所以成本是國內企業考慮的主要因素。同時，國內企業對于專利法和集成電路布圖設計保護條例的客體存在認識誤區也是一個重要原因。

國內企業往往認為集成電路布圖設計保護條例與專利法的保護客體完全不同，前者保護布圖（lay-out），后者保護結構或者方法，二者風馬牛不相及，因而認為自己設計出來的版圖與產品或者方法無關，故采用集成電路布圖設計條例來保護。
集成電路布圖設計（以下簡稱布圖設計），是指集成電路中至少有一個是有源元件的兩個以上元件和部分或者全部互連線路的三維配置，或者為制造集成電路而準備的上述三維配置，其保護范圍可以延伸至具有該布局的半導體芯片。因此，集成電路布圖設計涉及的是半導體芯片的布局，半導體芯片的布局若含有原始電路設計就可得到保護。

我國的專利是指發明、實用新型和外觀設計，專利法所稱發明，是指對產品、方法或者其改進所提出的新的技術方案。專利法所稱實用新型，是指對產品的形狀、構造或者其結合所提出的適于實用的新的技術方案。專利法所稱外觀設計，是指對產品的形狀、圖案或者其結合以及色彩與形狀、圖案的結合所作出的富有美感并適于工業應用的新設計。由于外觀設計保護的主體是工業品外觀，不太適于集成電路布圖設計，因此本文的專利僅指發明或者實用新型。

因此專利權一般用于保護“概念”。例如，以前無先例的方法、程序、構造或系統對上述的改進提出聲明及主張。從這個角度來說，專利權保護的范圍比集成電路布圖設計延伸的范圍要廣，布圖設計中保護的是提交的布局圖上能夠看到的各個圖層，類似于外觀設計；而發明和實用新型專利權保護的是該專利中記載的技術方案，還可以保護其技術思想。

實際上，當布圖落實到實際工藝中就成為專利中的產品或者方法，因此可以說，采用集成電路布圖設計保護還是采用專利法來保護，并不應該從企業做什么而申請，而應該從企業設計出來的產品是從哪個角度進行保護而申請。所以說，集成電路布圖設計保護條例與專利法并不矛盾，而是相輔相成。

通常還會有下列的觀點：在集成電路設計中，尤其是設計一些規模較大的電路時，常將一些已為人所熟知的單元電路加以組合，這種拼揍而成的集成電路大多難以滿足專利法的創造性要求，故而選擇集成電路布圖設計保護模式進行保護。這個觀點也是有失偏頗的！

半導體工藝和設計的過程分不開，電路設計必須基于一定的工藝進行設計，比如設計一種功率放大器電路，當采用0.25微米的工藝與采用0.09微米的工藝時，設計的電路即使相同，但是由于器件的尺寸不同，功能就不同，導致其版圖（lay-out）和制造的產品必然不同。但是這個不同是否簡單的尺寸的縮放？在進行版圖設計和制造過程中，需要克服很多的技術困難，其實電路能夠設計出來但是無法制造出來的情況很多。因此，雖然布圖設計的確存在簡單拼揍的情況，而不能滿足專利法的創造性的要求，但是更多的情況是由于在實際設計和制造過程中，需要克服一定的技術困難，尤其是在亞微米尺寸的半導體器件中，各種附加的尺寸效應隨著工藝的尺寸不同而不同，需要不同的處理方式來克服，因此具有實質性的特點，能夠滿足專利法的創造性的要求。

當然，退一步說，如果該企業單單從事集成電路設計，那么其可能對于制造這一塊的內容不是很熟悉，于是會去進行集成電路布圖設計登記，但是對于那些既從事設計又從事制造的企業來說，其應該權衡要從哪個角度去保護，確定是申請專利進行保護還是進行布圖登記進行保護，最好是二者兼顧。

下面給出一個實例來說明集成電路布圖設計條例和專利保護的異同。比如一種CMOS圖像傳感器的發明，該發明通過在溝槽及摻雜區的下方注入第一雜質離子形成光電二極管的第一極的掩埋區及針形區以消除場氧化區底部和邊緣可能存在的暗電流，針形區由于沒有被場氧化區覆蓋，而對光具有極高的敏感度。該發明創造由于涉及掩膜圖形的改變，既可以通過提交該CMOS圖像傳感器的布局（layout）進行布圖設計登記保護，還可以申請專利，均可實現保護。

從專利保護內容角度來說，可以保護含有掩埋區及針形區的CMOS圖像傳感器、含有該集成電路的物品、制作該CMOS圖像傳感器的方法（發明），而無論掩埋區及針形區如何布局包括形狀、位置等均落入保護范圍；從集成電路布圖設計條例角度來說，可以保護含有掩埋區及針形區的該CMOS圖象傳感器的布圖，以及含有該CMOS圖象傳感器電路的物品。由于集成電路布圖設計條例不延及思想、處理過程、操作方法或者數學概念等，因而當含有不同布局的掩埋區及針形區的CMOS圖象傳感器無法保護，或者說，如果含有該掩埋區及針形區的CMOS圖象傳感器電路具有不同的布局，那么需要進行不同集成電路布圖設計的登記。因此，專利法的保護廣度更強。

從權利人的權利角度來看，專利由于保護思想，若有相關產品涉及侵權，還可以通過“等同原則”進行認定，凡是涉及光電二極管的第一極的掩埋區及針形區及其變形的圖像傳感器、及制造、使用、許諾銷售、銷售、進口該圖像傳感器或者使用其專利方法，均可以被認定侵權（即專利權中的排他性）；而對于登記后的集成電路，復制受保護的布圖設計的全部或者其中任何具有獨創性的部分的，為商業目的進口、銷售或者以其他方式提供受保護的布圖設計、含有該布圖設計的集成電路或者含有該集成電路的物品的被認定為侵權。因此，一旦發生侵權，申請專利可以要求更多的被告和賠償額。

從申請兩種保護后競爭對手的反應來看，獲得專利權除了具有上述排他性的權利外，它也有少于被人重視到的功能，那就是預計競爭者的可能發展方向和產品，而申請有針對性的專利來達成阻礙競爭者的手段。在這樣的運用方式下，可以說專利權的可塑性比其它的知識產權高。專利權不但可用于保護自己的知識產權觀念（用于防守），也可用于阻礙（用于攻擊）競爭者的新產品或發展。

國外企業在考慮以哪種方式進行保護的時候，重專利輕集成電路布圖設計保護的深層次原因，也正是可能在于上述的對兩種權利的價值和保護效果的不同理解。

因此，從企業的專利布局來說，當該技術方案既可以采用專利法保護又可以采用集成電路保護條例進行保護的時候，如果資金面允許，兩者均申請，可以多角度的進行保護；若資金面不允許，但是該發明創造又很重要的話，建議申請專利進行保護。雖然在取得專利權前的籌備與執行中，需要投注實質上的時間與金錢，包含交付政府專利機構及專利律師的費用等，但是在將來專利的潛力無法預估，即使是一些并不太重要的專利，還可以通過公開而防止由于成為競爭對手的專利而需要付實施許可費或者受到限制。

集成電路布圖設計保護制度在我國實施的時間不長，但它是知識產權保護國際規則的重要組成部分，我們不能輕率地否定它的價值，但應加強研究，不僅僅是理論研究，更要強調實踐層面的調研，在充分認識和理解集成電路布圖設計保護制度的基礎上，為企業開展相關工作提供指導。
